DLP全称Digital Light Processing，中文意思是数字光学处理技术，DLP核心是DMD芯片。DMD芯片是一种数据微镜装置，通过控制微镜片对光线的偏转来实现显示投影图像的目的。DLP技术与我们日常所说的大屏幕、平板显示、LCD液晶显示不同，它是一种前投(也叫正投)系统，主要应用于现今市场上的微投影产品，主要涉及3D立体投影机、移动式高清视频产品、便携式LED微型投影应用(如手持型、口袋型)等等。根据产品内部结构划分，DLP投影机可分为单片式DLP投影机、双片式DLP投影机和三片式DLP投影机类型。

DLP技术是TI独立开发的一种光线投影显示技术，由美国德州仪器的LarryHornbeck博士所研发。早年DMD芯片主要运用于机票印票机上，直到1993年这种以DMD为核心的光学系统才被命名为DLP。

DMD芯片工作原理：

DMD芯片内部结构图

微反射镜

在DMD芯片，微反射镜是其最小的工作单位，也是影响其性能的关键。微反射镜的体积非常小，但是依然拥有不同于液晶的复杂机械结构——每块微反射镜都有独立的支撑架，并围绕铰接斜轴进行+/-12°进行的偏转。对于微反射镜这种微型机械，传统的机械或是液压控制已无法使用(即使能够使用，也会由于机械磨损而迅速损坏)，因此在微反射镜的两角布置了两个电极，通过电压控制控制偏转，获得了高精度的控制能力和无限的偏振寿命。

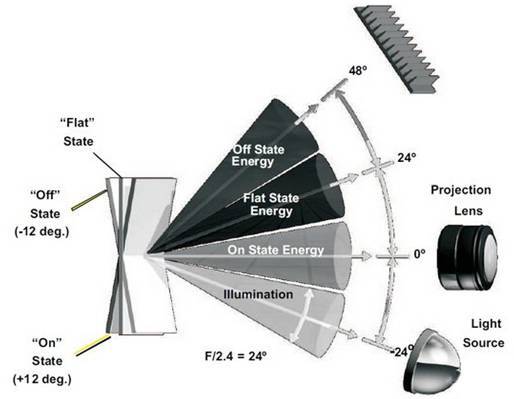

微反射镜工作示意图

DMD工作时每一面微反射镜以+/-12°进行偏转

微反射镜是依靠反射光线工作的，其偏转能力是其关键，如上图所示这是一个偏转角度达+/-12°微反射镜的工作示意图，在微反射镜开启状态时(OnState，+12°)，入射光线(光源)的入射角达到12°，反射角亦达12°(两者相加即是24°)，此时光能最大，即为(255，255，255);若微反射镜偏向关闭(OffState，-12°)状态，此时镜头接收到的光线越来越小，到达关闭状态时，亮度最低，即为(0，0，0)。

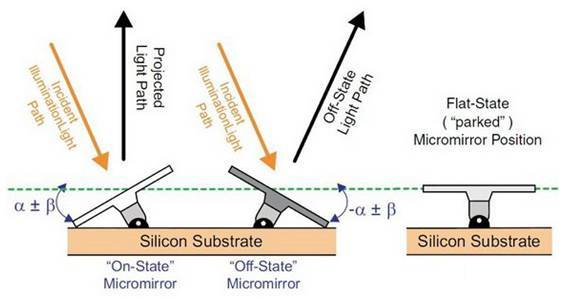

DMD微反射镜工作原理
