COMS集成电路是互补对称金属氧化物半导体（Compiementarysymmetrymetaloxidesemicoductor）集成电路的英文缩写，电路的许多基本逻辑单元都是用增强型PMOS晶体管和增强型NMOS管按照互补对称形式连接的，静态功耗很小。

COMS电路的供电电压VDD范围比较广在+5~+15V均能正常工作，电压波动允许±10，当输出电压高于VDD-0.5V时为逻辑1，输出电压低于VSS+0.5V（VSS为数字地）为逻辑0。CMOS电路输出高电平约为0.9Vcc，而输出低电平约为0.1Vcc.当输入电压高于VDD-1.5V时为逻辑1，输入电压低于VSS+1.5V（VSS为数字地）为逻辑0。

TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。

标准TTL输入高电平最小2V，输出高电平最小2.4V，典型值3.4V，输入低电平最大0.8V，输出低电平最大0.4V，典型值0.2V（输入H》2V，输入L《0.8V;输出H》2.4V（3.4V），输出L《0.4V（0.2V）。

CMOS电平是数字信号还是模拟信号？

CMOS电平是数字信号，COMS电路的供电电压VDD范围比较广在+5--+15V均能正常工作，电压波动允许±10，当输出电压高于VDD-0.5V时为逻辑1，输出电压低于VSS+0.5V（VSS为数字地）为逻辑0，一般数字信号才是0和1。

CMOS电平标准_CMOS电平转换电路

CMOS电平转换电路详解

1、TTL电路和CMOS电路的逻辑电平

VOH：逻辑电平1的输出电压

VOL：逻辑电平0的输出电压

VIH：逻辑电平1的输入电压

VIH：逻辑电平0的输入电压

TTL电路临界值：

VOHmin=2.4VVOLmax=0.4VVIHmin=2.0VVILmax=0.8V

CMOS电路临界值（电源电压为＋5V）

VOHmin=4.99VVOLmax=0.01VVIHmin=3.5VVILmax=1.5V

2、TTL和CMOS的逻辑电平转换

CMOS电平能驱动TTL电平

TTL电平不能驱动CMOS电平，需加上拉电阻。

3、用逻辑芯片特点

74LS系列：TTL输入：TTL；输出：TTL

74HC系列：CMOS输入：CMOS；输出：CMOS

74HCT系列：CMOS输入：TTL；输出：CMOS

CD4000系列：CMOS输入：CMOS输出：CMOS。

CMOS电平标准_CMOS电平转换电路

常用的几种电平转换方案

（1）晶体管+上拉电阻法

就是一个双极型三极管或MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。

CMOS电平转换电路详解

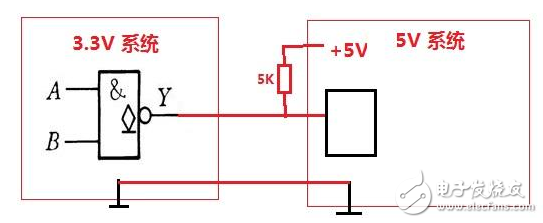

（2）OC/OD器件+上拉电阻法

跟（1）类似。适用于器件输出刚好为OC/OD的场合。

（3）74xHCT系列芯片升压（3.3V→5V）

凡是输入与5VTTL电平兼容的5VCMOS器件都可以用作3.3V→5V电平转换。

——这是由于3.3VCMOS的电平刚好和5VTTL电平兼容（巧合），而CMOS的输出电平总是接近电源电平的。

廉价的选择如74xHCT（HCT/AHCT/VHCT/AHCT1G/VHCT1G/。。。）系列（那个字母T就表示TTL兼容）。

（4）超限输入降压法（5V→3.3V，3.3V→1.8V，。。。）

凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。

这里的“超限”是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制（改变了输入级保护电路）。

例如，74AHC/VHC系列芯片，其datasheets明确注明“输入电压范围为0~5.5V”，如果采用3.3V供电，就可以实现5V→3.3V电平转换。

（5）专用电平转换芯片

最著名的就是164245，不仅可以用作升压/降压，而且允许两边电源不同步。这是最通用的电平转换方案，但是也是很昂贵的（俺前不久买还是￥45/片，虽是零售，也贵的吓人），因此若非必要，最好用前两个方案。

（6）电阻分压法

最简单的降低电平的方法。5V电平，经1.6k+3.3k电阻分压，就是3.3V。

（7）限流电阻法

如果嫌上面的两个电阻太多，有时还可以只串联一个限流电阻。某些芯片虽然原则上不允许输入电平超过电源，但只要串联一个限流电阻，保证输入保护电流不超过极限（如74HC系列为20mA），仍然是安全的。
