PCF2129是NXP公司设计生产的工业级实时时钟芯片（RTC），具有I2C、SPI总线接口，内部集成看门狗，一个备用电源转换电路，芯片内部集成温度补偿晶体振荡器（TCXO）和32.768kHz的晶振，具有通过改变芯片内部的设置实现极高精度，及非常低功耗等特点。

PCF2129主要特性

内部集成温度补偿功能的振荡器电容；

精度：±3ppm（－20℃～＋70℃）；

内置32.768kHz晶振；

可提供年、月、日、星期、时、分和秒等信息；

时间印输入管脚，可中断的时间印功能；

1MHz的双线I2C总线接口；

6.5Mbit/s的三线SPI总线接口；

备用电池输入和转换电路；

备用电池电压输出；

电池电量低报警；

监控晶振停止工作功能；

开漏中断引脚；

1秒或1分钟中断输出；

具有中断和复位功能的可编程的看门狗定时器；

具有中断能力的可编程闹钟功能；

可编程的方波输出；

工作电压：1.2V～4.2V；

低后备电流：典型值为0.65μA（VDD＝3.0V，Tamb＝25℃时）。

PCF2129内部结构图

PCF2129引脚图及功能

PCF2129引脚

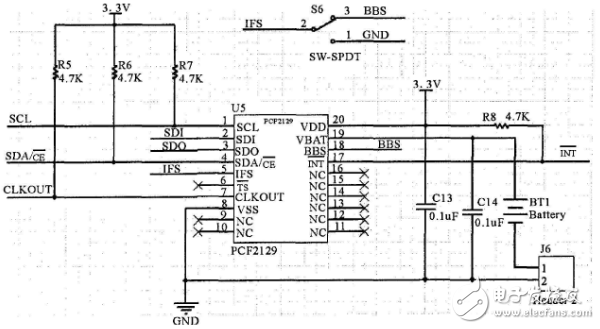

PCF2129的应用电路

该电路能实现时钟、定时、计时、数字精度调整等功能。
