全触展细看OLED封装技术

2017-04-18 15:01 来源:OFweek 显示网 作者:

2017上海国际全触与显示展4月25日–27日将在上海世博展览馆拉开帷幕。此次展会汇聚了来自全球触摸屏、显示面板、手机制造、视听设备、电子方案设计等相关的企业。作为显示屏行业的新宠OLED毫无疑问依旧将是此次展会的重点。

OLED非常适合于柔性屏幕,如智能手机、平板电脑和电视屏幕等,相比传统的显示屏具有更鲜艳的色彩表现和极高的对比度。

全触展细看OLED封装技术

但是,OLED技术的关键问题之一就是易受环境影响。因此,必须以最高精密度封装敏感材料,隔绝氧气和湿气。特别是OLED在3D曲面以及未来折叠手机的应用需求,对封装技术提出了新的挑战,某些需要胶带封装,有些则需要增加额外的阻隔膜贴合等。因此,德莎开发了一系列阻隔胶带,可封装OLED材料的整个表面,隔离湿气,并且密封效果长效持久。

除了OLED封装的产品tesa?615xx和6156x外,德莎为OLED提供更多的解决方案。

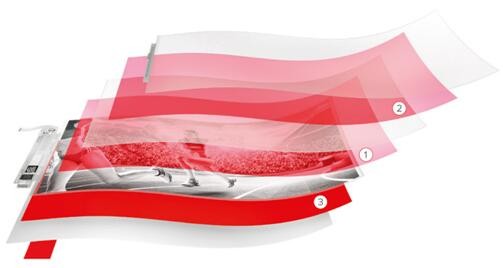

全触展细看OLED封装技术

①OLED封装,复合阻隔薄膜与阻隔胶带

·XY方向阻隔湿气

·胶带可提供多种的阻隔水气等级

①+②薄膜与OLED的贴合,如阻隔薄膜、触摸传感器、覆盖膜

·高透明,低雾度

·在各种材料表面出色的粘接力

·PSA和UV固化胶带

·防腐蚀或UV阻隔的胶带

②使用光学透明胶带贴合触摸传感器和覆盖膜

·水氧阻隔OCA胶带

·低介质电系数的胶带

③OLED背面薄膜的粘贴,如传感器或柔性背板

·防腐蚀胶带

·各种压缩回弹率的胶带,实现缓冲和减震

·低介质电系数的胶带

展会预告

2017深圳国际全触与显示展

时间:11月24日–26日

地址:深圳会展中心

深圳,德莎展位期待您的莅临
