晶振不封装到芯片内部的原因

原因1、早些年，芯片的生产制作工艺也许还不能够将晶振做进芯片内部，但是现在可以了。这个问题主要还是实用性和成本决定的。

原因2、芯片和晶振的材料是不同的，芯片(集成电路)的材料是硅，而晶体则是石英(二氧化硅)，没法做在一起，但是可以封装在一起，目前已经可以实现了，但是成本就比较高了。

原因3、晶振一旦封装进芯片内部,频率也固定死了，想再更换频率的话，基本也是不可能的了，而放在外面,就可以自由的更换晶振来给芯片提供不同的频率。有人说，芯片内部有PLL，管它晶振频率是多少，用PLL倍频/分频不就可以了，那么这有回到成本的问题上来了，100M的晶振集成到芯片里,但我用不了那么高的频率，我只想用10M的频率,那我为何要去买你集成了100M晶振的芯片呢,又贵又浪费。

我们通常所说的"片内时钟",是不是实际上片内根本没有晶振,是有RC振荡电路。

由图可以看出系统时钟的供给可以有3种方式，HSI，HSE，PLL。如果选用内部时钟作为系统时钟，其倍频达不到72Mhz，最多也就8Mhz/2*16=64Mhz。

晶振不封装到芯片内部的原因终于看懂了

如果使用内部RC振荡器而不使用外部晶振，请按照如下方法处理：

1）对于100脚或144脚的产品，OSC_IN应接地，OSC_OUT应悬空。2）对于少于100脚的产品，有2种接法：i）OSC_IN和OSC_OUT分别通过10K电阻接地。此方法可提高EMC性能。ii）分别重映射OSC_IN和OSC_OUT至PD0和PD1，再配置PD0和PD1为推挽输出并输出'0'。此方法可以减小功耗并(相对上面i)节省2个外部电阻。

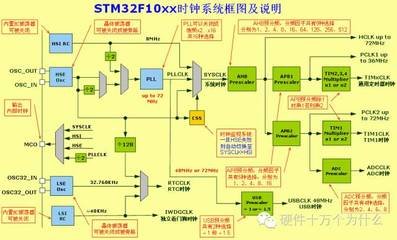

STM32时钟系统结构图

时钟是STM32单片机的脉搏，是单片机的驱动源。使用任何一个外设都必须打开相应的时钟。这样的好处就是，如果不使用一个外设的时候，就把它的时钟关掉，从而可以降低系统的功耗，达到节能，实现低功耗的效果。

STM32单片机的时钟可以由以下3个时钟源提供：

1、HSI:高速内部时钟信号STM32单片机内带的时钟(8M频率),精度较差

2、HSE:高速外部时钟信号，精度高。

来源：i.HSE外部晶体/陶瓷谐振器(晶振)；

ii.HSE用户外部时钟

3、LSE:低速外部晶体32.768kHz主要提供一个精确的时钟源一般作为RTC时钟使用。
