1HT97220介绍

伴随着智能手机、蓝牙耳机、无线麦等越来越多的便携式音频设备的出现，其电路板设计空间越来越不足；将音频信号传输到耳机，一直以来都使用庞大的DC阻隔电容，不仅对电路板空间提出了较大的挑战，对音质的低频部分表现也存在损伤。.

而随着人们对音质需求的普遍提高，高保真的蓝牙头戴耳机、专业级耳机设备的需求越来越大，并逐渐向普通消费者延伸。

深圳市永阜康科技有限公司推出基于嘉兴禾润的HT97220免电容高保真G类耳机放大器解决方案，是一款不需要输出DC阻隔电容的立体声耳机驱动芯片，具有极其精简的BOM表，并提供纤薄的QFN16无铅无卤封装，非常适用于微型便携式音频设备中。其非凡的失真、信噪比和完全消失的click-pop声，以及卓越的低频保真度，可完美适应人们逐渐提高的音质需求。

HT97220作为耳机驱动芯片，其5V供电时，器件为1kΩ负载提供3VRMS输出驱动；3.3V供电时，为600Ω负载提供2VRMS输出驱动。5V供电时，器件为32Ω耳机负载提供125mW驱动。IC在整个音频频带内提供优异的THD+N。

HT97220内部电荷泵对输入电源反相，产生负电源。放大器的输出级由输入正电源和电荷泵输出负电源供电，双极性供电使得输出偏置在零电位，省去了大尺寸、容易引入失真的输出耦合电容。管脚兼容MAX97220/LM4917。另有可调音质的增强版本即将推出！

2HT97220优势和特点

♥耳机输出无需隔直电容，节省空间和成本，并保证完整低音；

♥卓越的低频保真度；

♥业界首次消除开关SD的click-pop声；

♥非凡的失真水平，THD+N最低至0.001%；

♥出众的噪声信噪比，VN:7uV,SNR：112dB；

♥支持全差分输入和单端输入；

♥输出能力：125mW(fIN=1kHz,VDD=5V,RL=32Ω,THD+N=1%);

3Vrms(fIN=1kHz,RL=1kΩ,THD+N<0.1%);

2Vrms(fIN=1kHz,RL=600Ω,THD+N<0.1%);

♥极度精简外围；

♥电源供电：2.5-5.5V。

3HT97220应用

蓝牙耳机。

蓝光、DVD播放器。

专业级音频设备。

机顶盒。

4HT97220应用设计要点

(1)输入滤波器

输入电容CIN与输入电阻RIN组成高通滤波器，其截止频率影响低频信号的输入。截止频率：

f-3dB=1/(2πRINCIN)

(2)输入电容CIN,输入电阻RIN,反馈电阻RF

输入电容CIN,反馈电阻Rf应尽可能使用高精度器件，以使芯片发挥更优秀的失真、信噪比等性能。

(3)增益Gain

增益Gain可通过输入电阻RIN和反馈电阻RF设置：

Gain=20log(RF/RIN)

5HT97220应用图

Fig.1 Top View of HT97220

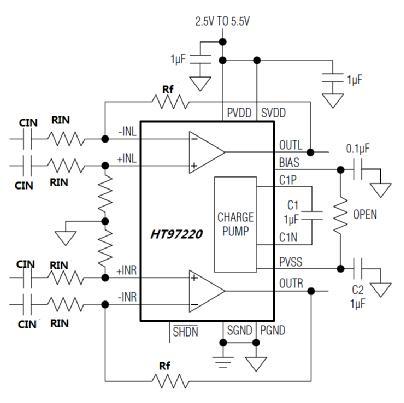

Fig.2 Typical Application of HT97220

Fig. 3 Schematic Diagram of HT97220 Demo Board

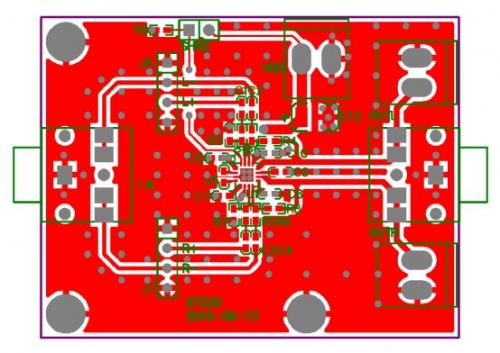

Fig.4 Top View of HT97220 Demo Board PCB Layout

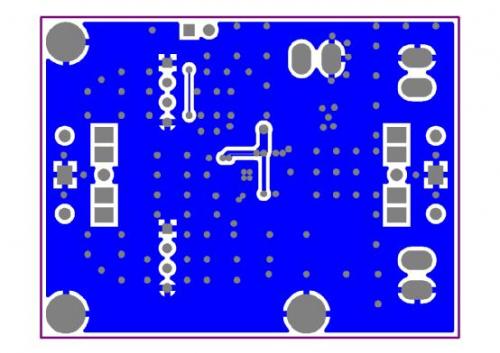

Fig.5 Bottom View of HT97220 Demo Board PCB Layout
