一、芯片介绍

继分别推出3.3V和5V供电半双工RS-485收发器后，为满足客户更宽的供电需求及更低的价格需求，金 升阳推出兼容3.3V/5V供电且性价比更高的新产品——SCM3403ASA。SCM3403ASA是一款3.0V~5.5V宽电源供电、总线端口ESD水平达15kVHBM以上、总线耐压范围达±15V、半双工、低功耗，功能完全满足TIA/EIA-485标准要求的RS-485收发器。其包括一个驱动器和一个接收器，两者均可独立使能与关闭，当两者均禁用时，驱动器与接收器均输出高阻态。SCM3403ASA具有1/8负载，允许256个SCM3403ASA收发器并接在同一通信总线上。可实现高达12Mbps的无差错数据传输。具备失效安全(fail-safe)、限流保护、过压保护等功能。

二、产品应用

可广泛应用于工业自动化、楼宇自动化、智能电表、远距离信号交互、传输等领域。

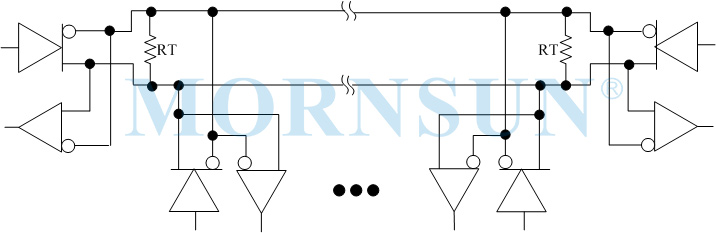

·典型应用电路1：半双工网络拓扑结构

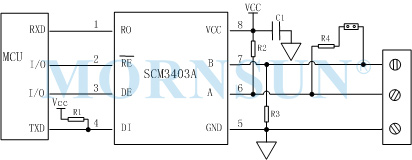

·典型应用电路2：典型收发控制设计

·典型应用电路3：集电源隔离、信号隔离、RS485通信和总线保护于一体的RS485协议收发器。(我司可提供配套的定压IC+485IC+数字隔离IC+变压器+浪涌防护模块)

三、产品特点

●3.0V~5.5V宽电源范围

●工作温度范围：-40to125℃

●总线端口ESD：15kVHBM

●总线容错耐压达±15V

●在电噪声环境中的数据传输速率可达到12Mbps

●1/8单位负载，总线负载能力高达256节点

●驱动器短路输出保护、接收器开路失效保护功能

●低功耗关断功能

●具有较强的抗噪能力

●集成的瞬变电压抵制功能
