基于Airoha EN8851C/D的8电口+2光口千兆以太网交换机方案

2025-07-11 14:00 来源:电子发烧友 作者:

在当今信息化和数字化的时代,网络已成为我们生活和工作中不可或缺的一部分。而在庞大而复杂的网络世界中,交换机作为关键的网络设备,扮演着“交通警察”的重要角色。

什么是交换机?

交换机(Switch)是一种用于电(光)信号转发的网络设备,工作在OSI模型的第二层——数据链路层。它通过MAC地址转发数据包,为任意两个网络节点提供独享的电信号通路,从而确保数据高效、准确地送达目的地。交换机不仅提升了个人和家庭的上网体验,还极大地促进了企业和数据中心的业务发展与数据处理效率。

举个例子,大学宿舍里拉了一根电信宽带网线,宿舍有7个人,每个人都有一个宽带账号,都想上网,怎么让一根网线变成7根网线呢?这时候就可以用交换机来解决问题,交换机提供了大量可供线缆连接的端口,这样可以采用星型拓扑布线。

Airoha EN8851C/D系列:高集成度与低功耗的完美结合

EN8851C/D系列是一款高度集成的以太网交换机芯片,采用行业领先的技术,为中小企业、SOHO和零售市场提供最具成本竞争力和最低功耗的产品,并针对新的1GE连接需求。

EN8851C/D包括了8组1000BASE-T电口以及2组HSGMII接口,同时支持需要高级QoS、灵活的流量分类、复杂的VLAN操作、安全特性的高端应用,并且有先进的省电功能满足市场需求。此外,还支持链路断开省电模式,符合IEEE802.3az标准。

EN8851C和EN8851D硬件上完全Pin to Pin兼容, EN8851C可以做轻网管型, EN8851D只能做非网管型。

►场景应用图

基于Airoha EN8851C/D的8电口+2光口千兆以太网交换机方案

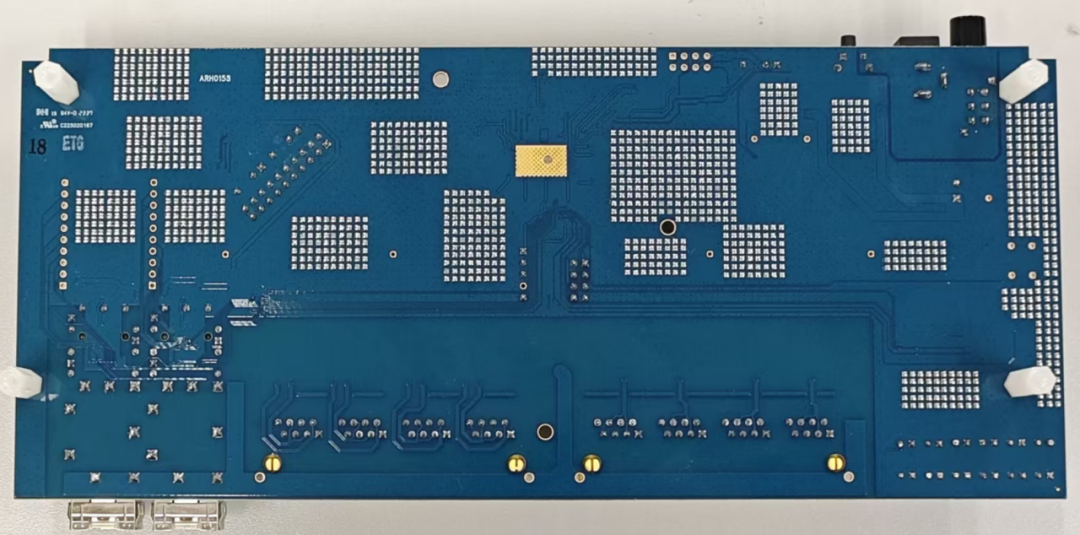

►展示板照片

基于Airoha EN8851C/D的8电口+2光口千兆以太网交换机方案

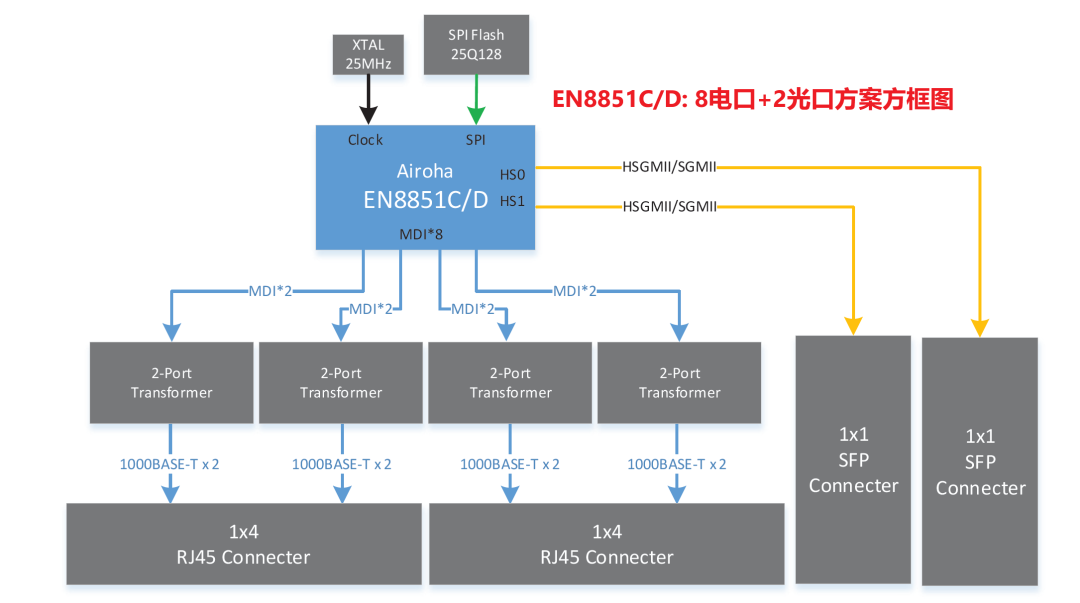

►方案方块图

基于Airoha EN8851C/D的8电口+2光口千兆以太网交换机方案

►核心技术优势

1. 采用28nm制程,LQFP156(14 x 20 mm)封装

2. 内置Andes N10 MCU,最高速率达500MHz 内置256KB SRAM和可配置的工作频率,以节省电能

3. 支持8个10/100/1000BASE-T端口,集成低功耗GPHY

4. 2组SGMII/HSGMII接口,支持1GE/2.5GE连接,支持1000BASE-X/100BASE-FX

5. 支持端口隔离

6. 支持4Mb报文缓冲

7. 支持高达15KB的巨型帧

8. 功率消耗2.47W(@25̊C)

9. EN8851C支持轻网管

►方案规格

1. 嵌入8端口 10/100/1000Base-T PHY

2. 支持2组HSGMII接口

3. 支持IEEE 802.3az节能以太网

4. 支持链路断开省电(绿色以太网)

5. 支持串行LED和并行LED

6. 支持VLAN

7. 符合IEEE 802.3自动协商

8. 外挂1.15V电压转换器Buck

9. 环境温度范围:0 to 70 ˚ C

10. 双层PCB设计
