2018年8月7日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下大联大品佳力推基于微芯科技（Microchip）MCU和欧司朗（OSRAM）产品的LIN总线汽车氛围灯方案。

方案介绍

此方案选用Microchip汽车级MCUPIC12F1572-E/SNVAO，输出三路PWM用于控制OSRAM的RGBLED变色，可以组合出16777216种颜色。

Microchip的ATA663231-GBQWLIN收发器集成了3.3VLDO，负载电流最大85mA，可以直接为MCU供电。LRTBGVSG是OSRAM汽车级RGBLED，广泛应用于汽车氛围灯、装饰灯等应用。通过汽车中控主机LIN总线向氛围灯发送颜色设置命令，从而改变氛围灯的颜色，为车内营造舒适的气氛。也可以用于其它彩色灯带装饰类应用。

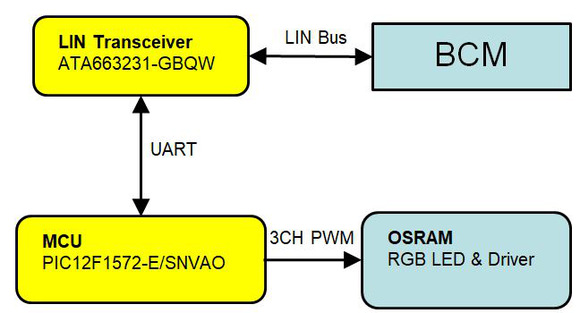

图示1-大联大品佳力推基于Microchip和OSRAM的LIN总线汽车氛围灯解决方案的系统方案图

方案特色

汽车级MCU具有UART和PWM模块，可以实现LIN通讯和PWM混色功能，可选DFN8封装，体积小；

采用集成了LDO的LIN收发器，DFN8封装仅3x3mm，无需外加LDO，缩小了体积，更适合氛围灯这种要求小体积的应用；

可以通过MPLABXIDE的MCC插件，以图形化的界面来配置MCU的驱动程序，并自动生成软件工程，开发简单方便，支持在线仿真；

采用三极管恒流驱动方式，成本低。

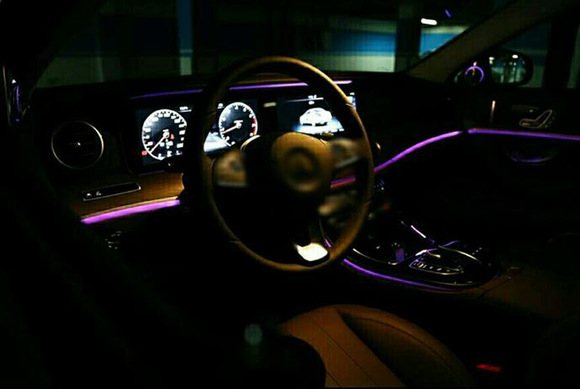

图示2-大联大品佳力推基于Microchip和OSRAM的LIN总线汽车氛围灯解决方案的应用照片

方案应用

汽车RGB彩色氛围灯；

彩色装饰灯；

仪表盘指示；

电池状态信息显示。
