性能参数

1、输入电压要求：6V－36VDC(宽范围)

2、输出功率：<150W

3、持续电流<5A，过载短路保护电流8A，短路时间不超过30秒

4、PWM脉宽调制范围：0％-100％

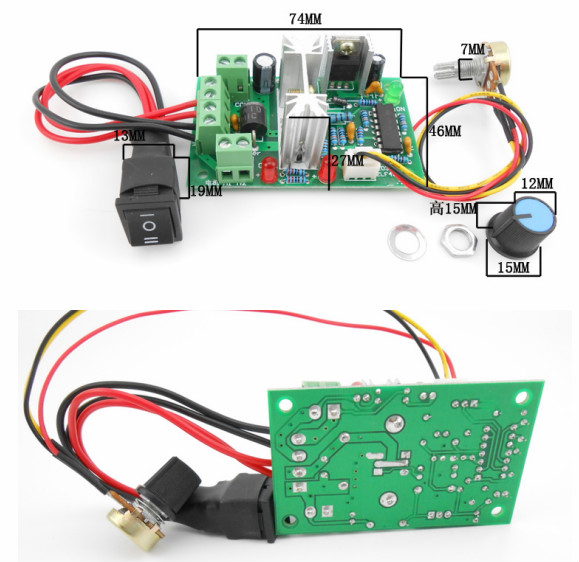

尺寸规格

尺寸:长宽74mm*46mm高度约28mm、净重:65g；

安装孔中心距63.5mm*36.5mm定位孔直径3.5mm。

产品都配外置调速旋钮和正反转开关。

使用原装芯片，滤波电容使用独石电容，电路稳定可靠。

此调速器所用散热板面积较大，能满足60W-150W电机的需求。

本调速器使用PWM调速技术，具有转换效率高、调速范围宽、性能稳定的特点。调速器全部使用进口意法半导体原装芯片，出厂前经电压、电流、功能等多项检测，电路稳定可靠。

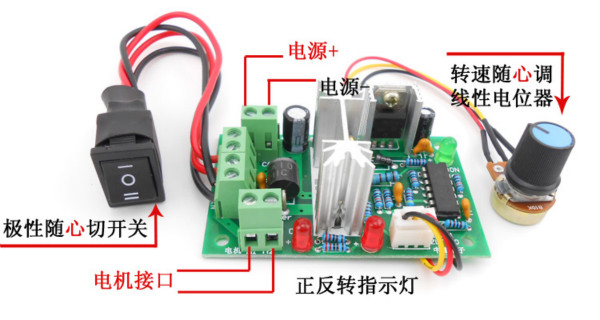

接线注意事项

1、连电源线，保证正反转开关位于中间零位，连接直流电源，确保直流电源电压范围大于6V、小于36V，确保电源输出功率满足电机工作需要.直流电源正负端子勿反接，否则调速器会损坏。

2、连接电机，电机线可以不分正负。

3、调节开关，正反转开关用来控制电机转速方向，当开关位于零位，电机停转。

4、电位器旋钮，调整电位器旋钮能改变调速器输出占空比，电机转速改变。
