一、产品概述

CMSA010N04AU是场效应半导体（Cmos）一款高性能N沟道MOSFET，专为低压、大电流应用场景优化。其采用先进的DFN薄片封装技术，在40V耐压下提供极低的导通电阻（典型值Rds(on)仅0.8mΩ），同时具备优异的开关性能和热管理能力，是高密度电源系统、电机驱动及电池管理应用的理想选择。

二、封装形式

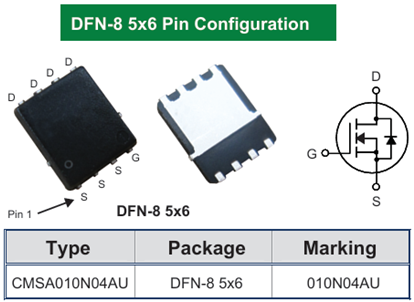

下图是CMSA010N04AU的封装形式和内部拓扑图，采用DFN-8 5×6封装，具备高度集成性的同时，兼具优异的热管理性，有力的支持了PCBA小型化，高集成性的趋势。

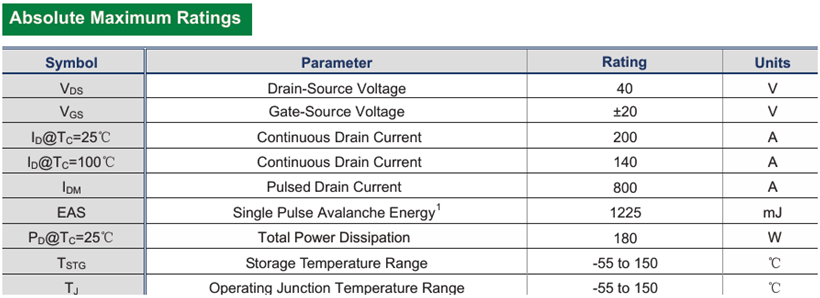

耐压等级：40V

持续漏极电流：200A（@TC=25℃）

超低导通电阻：RDS(on) = 0.8mΩ典型值（@VGS=10V）

优异开关特性：低栅极电荷(Qg)与低反向恢复时间

凭借出色的电气性能和可靠性，CMSA010N04AU成为工业、汽车及新能源领域的理想选择。

四、核心优势

1. 超低导通损耗

Rds(on)低至0.8mΩ（Vgs=10V），大幅降低导通损耗，提升系统效率，尤其适合高频、大电流场景。

2. 快速动态响应

   优化的栅极电荷（Qg）和开关特性，减少开关损耗，支持高频PWM控制（如200kHz以上）。

3. 卓越散热性能

优化的后DFN封装提供低热阻（RθJC <0.69°C/W），支持高功率密度设计，搭配PCB散热设计可进一步提升持续输出能力。

4. 高可靠性

严苛的IATF-16949认证的车规级生产环境，为满足工业及车载应用场景提供了有力的可靠性。

五、典型应用场景推荐

1. 高密度DC-DC电源模块

应用场景：服务器电源、通信基站电源、新能源车载OBC（车载充电机）。

   优势体现：

低Rds(on)减少导通损耗，提升全负载效率（如BUCK型同步整流）。

高频开关支持更小磁性元件，助力电源模块小型化。

2. 电机驱动与逆变器

应用场景：电动工具、无人机电调、轻型电动车控制器。

优势体现：

高电流承载能力（连续电流达100A以上），支持瞬间峰值负载。

快速开关特性优化电机响应速度，降低转矩脉动。

3. 电池管理系统（BMS）

   应用场景：锂电池保护电路、储能系统放电控制。

优势体现：

低功耗关断状态减少待机损耗，延长电池续航。

高耐压设计（40V）兼容多串锂电组（单串电池满电电压为4.2V,如三元锂电池）。

4. 工业自动化设备

应用场景：PLC I/O模块、机器人的伺服驱动。

优势体现：

紧凑封装适应狭小空间布局，提升设备集成度。

抗冲击电流能力强，保障工业环境下的长期稳定性。

六、设计建议

1. 驱动电路优化

推荐Vgs驱动电压10V，以充分发挥低Rds(on)特性；需避免驱动电压超过±20V。

添加栅极电阻（如2-10Ω）抑制开关振荡，减少EMI干扰。

2. 散热设计

优先采用多层PCB设计，利用大面积铜箔散热；

持续电流>30A时建议搭配散热片或主动冷却。

3. 布局要点

缩短功率回路路径（源极至地），降低寄生电感；

避免高频开关节点靠近敏感信号线，防止耦合噪声。
