设计、编译、交付，轻松搞定。更快更高效。

Vivado 设计套件提供经过优化的设计流程，让传统 FPGA 开发人员能够加快完成 Versal 自适应 SoC 设计。

面向硬件开发人员的精简设计流程

- 顶层 RTL 流程 -

通过使用顶层 RTL，用户能够像配置片上网络和收发器一样配置关键的硬核 IP，从而获得类似于传统 FPGA 设计的体验。

- 快速编译 -

全新“高级流程”实现算法融合了分层设计优化和并行执行机制，可有效解决拥塞、可布线性和运行时等问题。

- 优先启动处理子系统 -

优先启动处理子系统以加快操作系统初始化，同时支持多种启动顺序，并且可选择关闭可编程逻辑并在需要时重新开启。

满足 FMAX 目标

Versal 自适应 SoC 虽然采用经过实践检验的 FPGA 方法，但开创了一种全新的系统设计范式。Versal 架构和 Vivado 设计套件中的以下功能有助于实现时序收敛：

✦

优化的编译流程，旨在减少布线拥塞

✦

时钟区域自动校准功能，旨在充分消减时钟偏移

✦

全新时钟缓冲器技术，旨在实现时钟偏移消减目标

✦

经过增强的裸片间连接能力，适用于基于 SSIT 的器件

借助 Vivado 工具中的全新增强功能以及内置芯片功能，实现自动化和用户控制，从而加快完成时序收敛。

快速编译和灵活启动

编译速度

提升

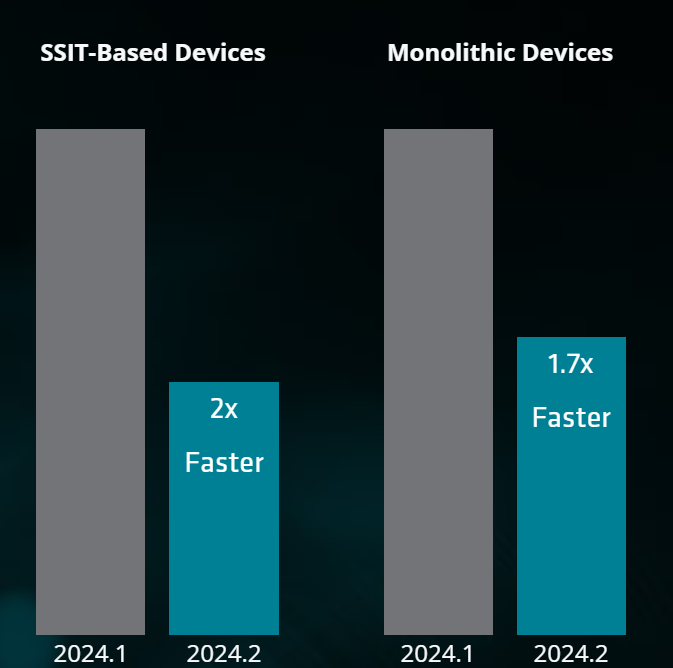

编译速度提升最高可达 2 倍1,2

Versal 自适应 SoC 提供更多逻辑资源和硬核 IP，可胜任更为复杂的设计。然而，更为复杂的设计可能需要更长的编译时间。Vivado 设计套件现推出“高级流程”，在每个实现阶段都进行了优化改进，与先前版本相比，编译速度提升最高可达 2 倍：

自动分区以实现并行布局布线

布局更智能以充分减少拥塞

高级布线算法加快时序收敛

灵活的处理器启动方式

对于需要快速启动操作系统、严格控制电源排序、动态重配置 PL 而不中断软件运行时的应用，Vivado Design Suite 提供了多个选项，支持将处理系统配置为优先启动。全新的分段配置流程：

✦

优先启动处理器、存储器和操作系统

✦

将 PL 配置推迟到后续阶段

✦

在运行时通过 Linux 或 U-Boot 交付 PL PDI（配置文件）

分段配置在 2024.2 版中作为抢先体验（ EA ）功能推出。更多详情，可参阅 GitHub 教程。

顶层 RTL 流程

对于 Versal 自适应 SoC，硬件开发人员可以使用 IP Integrator 通过基于模块的系统方法来映射设计，或者继续使用顶层 RTL 以便通过以下两项新功能轻松迁移上一代 FPGA 设计：

✦

模块化 NoC 流程采用系统级方法，支持通过 RTL 和 IP integrator 环境进行例化处理，从而简化设计输入。

✦

新增的 Versal 收发器向导提供基于 GT 原语创建的 RTL 封装，支持进行基本的自定义设置。

在 Versal 自适应 SoC 设计流程中，IP integrator 仍可用于构建各种 IP 块，而通过顶层 RTL 流程可灵活导入具有复杂拓扑的设计。

1.基于 AMD 于 2024 年 12 月进行的一项测试，该测试分别使用 Vivado Design Suite 2024.2 和 Vivado Design Suite 2024.1 处理 124 个 Versal 堆叠芯片互联 (SSI) 技术器件的设计工作，以衡量平均编译时间（小时/分钟）。测出的编译时间因器件、设计、配置和其他因素而异。(VIV-011)

2.基于 AMD 于 2024 年 12 月进行的一项测试，该测试分别使用 Vivado Design Suite 2024.2 和 Vivado Design Suite 2024.1 处理 151 个 Versal 单片器件的设计工作，以衡量平均编译时间（小时/分钟）。测出的编译时间因器件、设计、配置和其他因素而异。(VIV-010)
