炎炎夏日，如何营造出清凉、舒适且节能的室内环境成为了大众关注的焦点。吊扇作为一种经典的家用电器，以其大风量、长寿命、低能耗等优势，依然是众多家庭的首选。而随着智能控制技术与无刷电机技术的不断进步，吊扇正朝着智能化、高效化、低噪化的方向发展。那么接下来小编将结合目前市面上的指标，详细为大家讲解其利天下有限公司推出的无刷吊扇驱动方案。

▲其利天下无刷吊扇驱动方案

一、核心参数与技术亮点

电机参数与控制方式

• 电机额定电压 310V，功率30-100W之间：能够适应家庭供电环境，确保吊扇在常见的电压波动下仍能稳定运行。

• 转速 1000RPM：在提供充足风量的同时，避免了过高的转速可能带来的噪声和能耗增加问题。

• 无感 FOC控制方式：作为核心技术亮点之一，无感 FOC控制能够在不依赖电机转子位置传感器的情况下，通过对电机反电动势的精确观测和估算，实现对电机的高精度矢量控制。

• 零速度闭环控制：该算法可以实现吊扇在启动和低速运行时的精确控制。在零速度状态下，控制器能够准确地估算电机转子位置，确保电机平稳启动。

• 支持顺风和逆风启动：无论是顺风安装还是逆风安装，吊扇都能够顺利启动并正常运行。这种双向启动能力不仅提高了吊扇的安装兼容性，还增强了吊扇在不同环境条件下的适用性，满足了用户在不同场景下的使用需求。

▲逆风启动相电流波形图

输入接口与控制原理

AC220输入接口：标准的 AC220输入接口方便吊扇接入家庭电网，无需额外的电源转换设备，简化了安装过程，提高了吊扇的通用性和易用性。

MCU接收、执行433M模块控制指令：以微控制单元（MCU）为核心，通过433M无线通讯模块接收远程控制指令。

两路 LED灯开关控制：该功能为吊扇增添了照明功能，用户可以通过控制指令分别调节两路 LED灯的开关状态。这样的设计不仅满足了用户在不同场景下的照明需求，还实现了吊扇与照明设备的一体化控制，提高了产品的实用性和美观性。

风扇转速控制：用户可以根据实际需求和室内温度情况，通过控制指令调节吊扇的转速。多档位的转速调节功能使得吊扇能够适应不同的季节和使用场景，为用户提供更加个性化的送风体验。

电源处理功能：该功能确保吊扇在接入 AC220电源后，能够稳定地为电机、控制电路和LED灯等各个部分提供合适的电压和电流，延长了吊扇的使用寿命。

双路继电器控制功能：双路继电器控制用于实现对两路 LED灯的独立开关控制。继电器作为一种电控器件，能够根据MCU发出的控制信号准确地接通或断开LED灯的电路，确保照明功能的正常运行。

无线 433M模块通讯功能：通过 433M无线通讯模块，吊扇与遥控器或其他智能控制设备之间建立了稳定的通讯连接。用户可以通过简单的操作发送控制指令，实现对吊扇的各种功能控制，如转速调节、LED灯开关控制等。

CCC/CE/KC/UL/FCC/ETL认证：该无刷吊扇驱动方案获得了多项国际和国内权威认证，包括中国强制性产品认证（CCC）、欧洲联盟的CE认证、韩国KC认证、美国UL认证、美国联邦通讯委员会（FCC）认证以及ETL认证等。

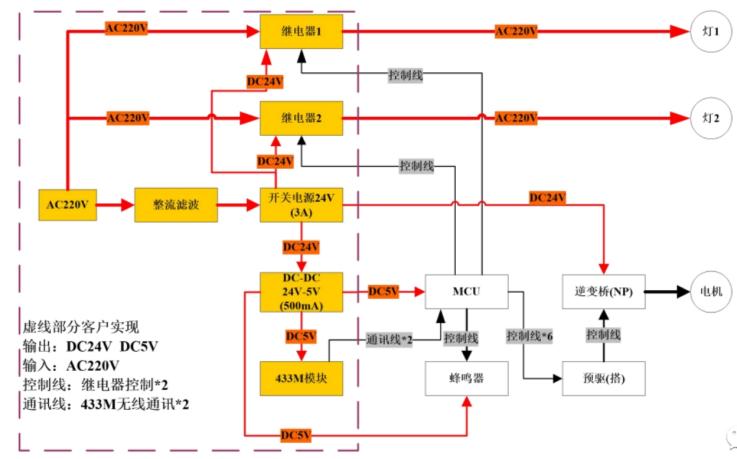

▲吊扇方案系统框架

二、性能表现与用户体验

风量与有效覆盖面积

基于无感 FOC控制和优化的电机参数，该吊扇能够提供强劲且稳定的风量。在1000RPM的转速下，吊扇的风叶能够高效地切割空气，产生均匀的气流，确保室内空气的充分循环。

噪声表现

经实际测试，在正常运行状态下，吊扇的噪声水平可控制在较低的范围内，约为28 - 35db。

智能化体验

配备 433M无线通讯模块和智能算法的吊扇，为用户带来了便捷的智能化控制体验。用户可以通过手持遥控器或手机APP轻松实现对吊扇的各种功能控制，如远程开启/关闭吊扇、调节转速、控制LED灯开关等。

此外，一些高级的控制功能，如定时控制、风速模式切换（自然风、睡眠风等）以及与其他智能家居设备的联动控制，也能够通过该方案得以实现。

▲吊扇方案应用场景

三、总结

在智能家居领域，该驱动方案的无线通讯和智能控制功能可以方便地与其他智能家居设备进行集成和联动控制。例如，与智能空调、智能窗帘、智能传感器等设备协同工作，实现自动化的场景模式控制，为用户打造更加便捷、舒适、智能的家居生活体验。其利天下的这款无刷吊扇驱动方案，以其先进的无感 FOC控制技术、自适应技术、丰富的功能和完善的系统设计，为吊扇行业带来了全新的技术解决方案。
