车规智控高精度车灯LED驱动IC-SQ9000
产品概述
SQ9000是一款车规级LED驱动控制器，采用高精度峰值电流控制模式可支持BUCK、BUCK-BOOST、SEPIC、BOOST等拓扑结构的应用。这款控制器具备 4.5V 至 65V 的极宽输入电压范围，支持开关频率外部可设置，以及具备抖频调制技术，展现出卓越的EMI性能。
此产品含有全面的保护功能，包括 LED 过流保护、输出过压保护、输出欠压保护、开关管限流保护和热关断保护，确保器件在各种情况下的安全稳定运行。此产品完全符合AEC-Q100 Grade1标准，适用于汽车LED前大灯、逃生指示应急照明以及LED通用照明等。
SQ9000产品特点
基于士兰优异DTI工艺平台自主开发设计——国产方案、自主可控
宽输入电压范围4.5V--65V，适用于12V、24V电池系统——宽域适配、应用灵活
宽温度范围内可实现±4%高精度LED恒流——全温稳流、精准调控
支持模拟调光和PWM调光，可独立控制LED电流——独立控流、双模调光
集成P沟道MOSFET驱动，对PWM调光信号实现快速响应——P管直驱、瞬态同步
含有全面的保护功能，以及电流监测和故障状态指示——多重防护、状态反馈
采用HTSSOP-20带底部散热封装——绿色封装、强化散热
典型应用原理图
SEPIC拓扑典型应用原理图

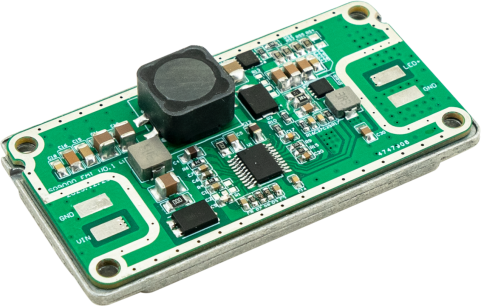

整机DEMO

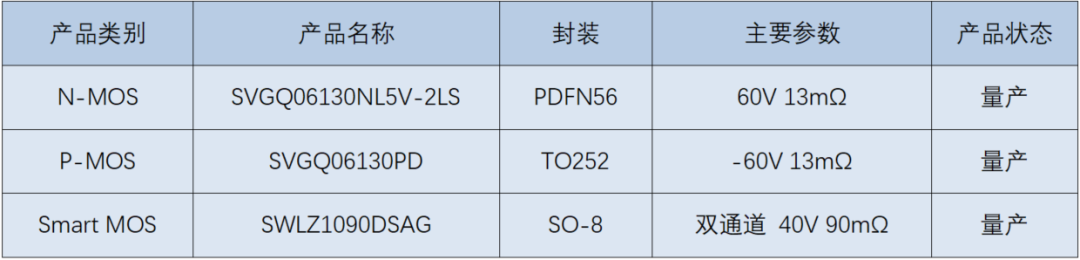

车灯套片方案士兰其他可选产品
